平台柱与柱间支撑的一般规定

2021-10-25 09:55 陕西钢结构 钢结构公司

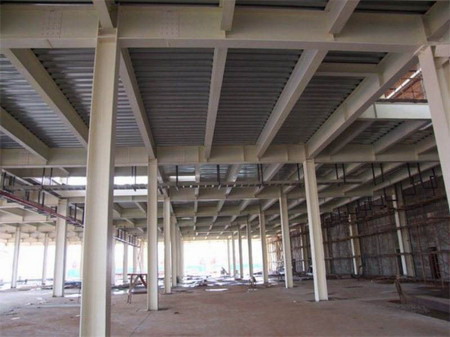

　　1、平台柱宜设计成等截面实腹柱，其常用截面可按使用、制作及材料等条件选用轧制型钢(包括冷弯型钢)、焊接H型钢、圆管以及组合型钢等截面，格构式柱可用于高度较大的平台柱。

　　2、平台柱截面形式的选择应根据荷载大小、柱子高度及其受力情况并考虑材料供应等因素来确定。

　　3、平台柱一般按轴心受压构件设计，柱身及格构式柱受压缀条的长细比不应大于150。

（陕西钢结构）

　　4、平台柱的柱脚，一般设计为铰接柱脚或局部嵌固的柱脚，此时锚固螺栓均直接固定在底板上。当必要时，亦可采用将锚栓固定在靴梁上的刚性柱脚。柱脚底板的厚度，按柱基础对底板的反压力所产生的弯矩计算确定，但不宜小于柱肢的厚度，亦不得小于14毫米。

　　柱脚在地面以下的部分应采用强度等级较低的混凝土包裹(保护层厚度不应小于50毫米)，并应使包裹的混凝土高出地面约150毫米。当柱脚底面在地坪面以上时，则柱脚底面应高出地坪面不小于100毫米。受侵蚀性介质作用的柱脚不宜埋入地下。

　　铰接柱脚的地脚螺栓直径可按构造选定，但不小于16毫米，一般采用d=20-30毫米，刚接时取24-36毫米。当柱脚底板较厚或荷载较大时，地脚螺栓直径应与柱截面相适应。

　　5、为保证独立平台结构的侧向稳定，一般需设置柱间支律，并尽量布置在柱列中部。最常用的支撑形式为交叉形，当净空有限制时可设计成门形撑或连续的隅撑。隅撑设置高度(即隅撑与柱的交点至柱顶的距离)不宜大于柱高的1/3。有必要时，在一个方向亦可设计为梁、柱刚接的刚架体系。
