浅谈屋架外形的三角形屋架

2021-10-09 09:35 陕西钢结构 钢结构公司

　　三角形屋架适用于陡坡屋面(坡度>1/3)的有檩屋盖体系，通常与柱子铰接连接，房屋的整体横向刚度较低。对简支屋架来说，荷载作用下的弯矩图是抛物线分布，与三角形的外形相差悬殊，致使这种屋架弦杆受力不均，支座处内力较大，跨中内力较小，弦杆的截面不能充分发挥作用。支座处上、下弦杆交角过小，内力又较大，支座节点构造复杂。

（陕西钢结构）

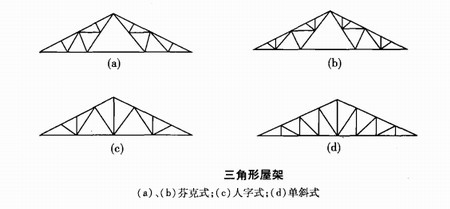

　　三角形屋架的杆件布置采用芬克式和人字式。芬克式屋架虽然腹杆较多，但其压杆短、拉杆长，受力相对合理,且可分为两个小桁架制作与运输，较为方便。人字式腹杆的节点较少，但受压腹杆较长，适用于跨度

　　≤18的情况(跨度一般以3米为模数)。但是，人字式屋架的抗震性能优于芬克式屋架，所以在强地震烈度地区，尽管跨度大于18米，也常用人字式腹杆的屋架。单斜式腹杆的屋架，其腹杆和节点数目均较多，只适用于下弦需要设置天棚的屋架，一般情况较少采用。

　　屋架的高度取决于建筑要求、屋面坡度、运输界限、刚度条件(屋架挠度限值为L/500)和经济高度等因素。三角形屋架屋面坡度为1/3至1/2时，跨中高度一般取H=(1/6至1/4)L。
