钢材的层状撕裂

2021-08-03 09:30 陕西钢结构 钢结构公司

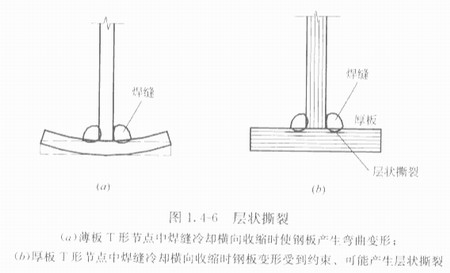

　　钢材的层状撕裂是一种脆性断裂，主要发生在厚板中，是近30多年才引起注意的一种钢材破坏形式。钢材在轧制吋，在顺轧制方向的材质最优，横轧制方向略次。而在厚度方向为最差(厚板在厚度方向常起层状)。当钢材在厚度方向产生应变而变形又不受约束时，将使板弯曲如图1.4-6a所示;当变形受到约束时(如厚板连接)，就有可能在厚板中产生层状撕裂，如阁1.4-6b所示。图中沿板厚度方向的应变是由于焊缝冷却时的横向收缩所引起。

（陕西钢结构）

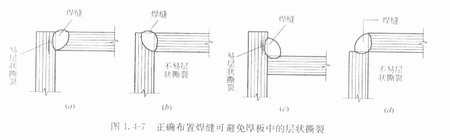

　　要避免层状撕裂、焊缝的正确布置非常的重要。图1.4-7给出了由两块钢板组成的两个角节点的两种焊缝布置。图1.4-7a和图1.4-7c的布置形式，易使钢板产生层状撕裂。改成图1.4-7b和图1.4-7d所示的形式后就不易产生层状撕裂。

　　在高层钢结构的梁、柱刚性焊接连接中,在负弯矩产生的拉力作用下，在梁上翼缘水平处的H形截面柱翼缘厚钢板上将产生沿厚度方向的拉力作用而易发生层状撕裂。在此情　况下，当钢板厚度大40毫米时，可以采用在厚度方向有抗层状撕裂性能的Z向钢板。这种钢板的国家标准是《厚度方向性能钢板》,适用于厚度为15至150毫米、屈服点不大于500N/mm²、屈服点不大于500N/mm²的镇静钢钢板。钢板的抗层状撕裂性能采用厚度方向的拉力试验的断面收缩率大小来评定。

　　免责声明：本文来源于网络，由网友提供或网络搜集，仅供个人研究、交流学习使用，不涉及商业盈利目的。如有版权问题，请联系本站管理员予以更改或删除。华邦钢结构会定期发布西安钢结构等相关资料文章，包括钢结构厂房、钢结构住宅、高层钢结构、钢结构场馆、钢结构建筑、钢结构工程等领域，敬请关注!

　　更多相关钢结构公司资讯，请点击： www.hb2003.com
