搭接接头的安装规程

2021-04-29 09:24 陕西钢结构 钢结构公司

　　1、搭接接头可以采用角焊缝、塞焊和槽焊的方法进行焊接，为防止构件的偏转，必须至少用两条横向或纵向角焊缝、两排塞焊缝或槽焊缝连接。

　　2、传递轴向力的部件，其搭接焊缝的最小搭接长度应为较薄件厚度的5倍，且不小于25毫米。

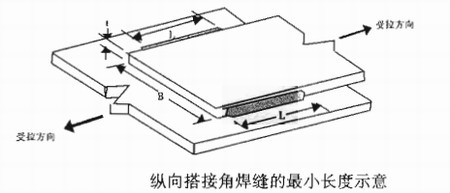

　　3、单独用纵向贴角焊缝连接型钢杆件端部时，型钢杆件的宽度B应不大于200毫米;当宽度B大于200毫米时，需加横向角焊或中间塞焊。型钢杆件每一侧纵向角焊缝的长度L应不小于B。

　　4、如果构件端部搭接接头仅使用纵向角焊缝，则每一角焊缝长度严禁小于两焊缝间的垂直距离，焊缝间的横向距离严禁超过所连接较薄件厚度的16倍。当搭接贴角焊缝的横向距离超过规定时，为防止部件翘曲或分离，可以在横向间距之间进行塞焊或槽焊。当在塞焊孔或槽焊孔内进行贴角焊时，从孔或槽孔的边缘到开孔件邻近边的净距离严禁小于此部件厚度的5倍，同时也不允许小于孔或槽孔直径或宽度的2倍。

　　5、搭接接头的最小搭接长度应为较薄板厚的5倍，但不能小于25毫米，搭接件在横向或纵向至少有两条交接焊缝，焊脚尺寸按设计要求。

　　6、钢杆件搭接接头采用围焊时，在转角处需要连续施焊。杆件端部搭接角焊缝作绕焊时，绕焊长度应不小于2倍焊脚尺寸，并连续施焊。

　　7、搭接焊缝传递荷载的套管接头可以只焊一条角焊缝，其管材搭接长度L应不小于5 t(t为t1和t2中较小者)，且不能小于25毫米。搭接焊缝焊脚尺寸需要符合设计规定。
