浅谈钢网架结构的内力

2020-07-10 09:12 陕西钢结构 钢结构公司

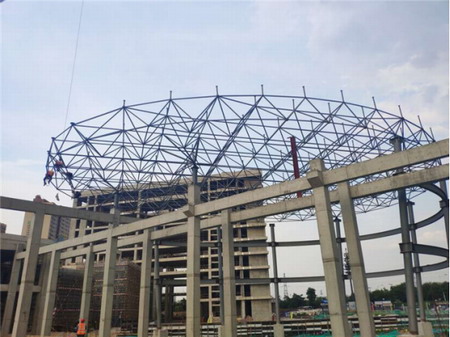

　　钢网架结构的杆件截面需要根据强度和稳定性来进行计算确定。为了减小压杆的计算长度增加其稳定性，可以采用增设再分杆及支撑杆等措施。

　　钢材制作的板型网架及双层壳型网架的节点，主要有十字板节点、焊接空心球节点及螺栓球节点三种形式。

　　十字板节点适用于型钢杆件的网架结构，杆件与节点板的连接，采用焊接或高强螺栓连接。空心球节点及螺栓球节点适用于钢管杆件的网架结构。

　　钢网架加工结构是高次超静定结构体系。板型网架加工分析时，一般假定节点为铰接，将外荷载按静力等效原则网架作用在节点上，可以按空间桁架位移法，即铰接杆系有限元法进行计算。也可以采用简化计算法，诸如交叉梁系差分分析法、拟板法等进行内力、位移计算。

　　单层壳型网架的节点应能承受弯曲内力，一般情况下，节点的耗钢量占整个钢网架结构用钢量的15～20%。单层壳型网架的节点一般假定为刚接，应按刚接杆系有限元法进行计算;双层壳型网架可以按铰接杆系有限元法进行计算。单层和双层壳型网架也都可以采用拟壳法简化计算。
