钢结构压型钢板的检测与鉴定

2020-06-16 08:59 陕西钢结构 钢结构公司

　　1、钢结构压型钢板系统的检测需要包括下列内容:

　　(1)、钢结构压型钢板基材的材质、几何尺寸、制作安装偏差、损伤及腐蚀。

　　(2)、连接节点的构造、螺钉的材质与数量、规格尺寸、抗拉强度、抗剪强度，其他连接件的材质、尺寸,变形及损伤，腐蚀状况。

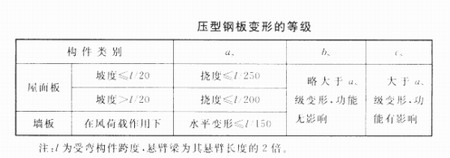

　　2、钢结构压型钢板系统的适用性鉴定,需要根据压型钢板的变形评定等级。钢结构压型钢板的变形,可以根据实测结果或计算结果,按下图的规定评定。当有实测结果时,需要以实测结果评定。当按较小的实测变形评定出较高的等级,而按较大的计算变形评定出较低等级时,则按不利条件,应以较低等级为准。

　　3、钢结构压型钢板系统的检测单元,可以按变形缝、屋面、墙面的开间或区格进行划分。每个检验单元内压型钢板的抽检数量应为5%,不能少于10处，连接节点的抽检数量应为节点数的1%,且不能少于3个。对于出现损伤或破坏的部位,需要增加抽检数量,且必须检测已破坏的节点。

　　4、钢结构压型钢板系统的安全性鉴定,需要按其承载安全性,节点构造以及损伤现状三个项目分别评定等级,并应取其中的最低等级作为安全性鉴定等级,且需要符合下列规定：

　　(1)、钢结构压型钢板的承载安全性等级需要按相关规定评定。

　　(2)、钢结构压型钢板连接节点构造等级需要根据构造是否合理评定,当合理时,可以评定为A级,当不合理时,可以根据构造现状评定为B或C级。

　　(3)、钢结构压型钢板及连接节点现状等级需要根据损伤状况评定,当无损伤时,可以评定A级,当有损伤但不影响继续承载时,可以评定为B级,当有损伤且影响继续承载时,可以根据损伤程度评定为C级或D级。
