拱形钢结构的结构选型技术规范

2020-06-03 09:19 陕西钢结构 钢结构公司

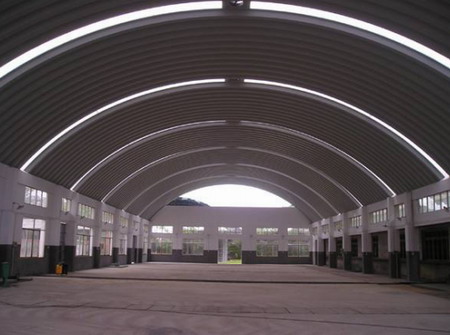

　　1、拱形钢结构可以根据荷载及荷载效应组合的控制工况对轴线形状进行优化分析。全跨水平均布竖向荷载作用的控制工况，优先选用抛物线拱。沿轴线均布竖向荷载作用的控制工况，优先选用悬链线拱。

　　2、拱形钢结构可以采用实腹式截面拱及腹板开孔钢拱。实腹式截面拱可以采用工字形截面、箱形截面或圆管截面。腹板开孔钢拱可以采用工字形或组合截面，组合截面的翼缘可以采用钢板、圆钢管或矩形钢管等形式，腹板上可以开圆形、椭圆形、方(矩)形以及六边形孔等。

　　3、钢管桁架拱可以采用平面桁架与立体桁架。立体桁架可以采用三角形、矩形与梯形截面等，其腹杆与弦杆可以采用圆钢管、矩形钢管或其他型钢等，斜腹杆与弦杆的夹角需要控制在30度—60度之间。对于三角形截面的钢管桁架拱，最好选择正三角形截面。

　　4、索拱结构需要综合考虑拱轴线的形式、矢跨比、主要荷载类型、支座条件、使用功能及构造要求等因素确定合理的布索形式，可以选用以下类型：

　　(1)、由拉索和拱体组成的弦张式索拱结构。

　　(2)、由拉索、撑杆和拱体组成的弦撑式索拱结构。

　　(3)、由拉索、索盘和拱体组成的车辐式索拱结构。

　　(4)、拉索、桥面和拱体组成的索拱桥结构。

　　5、车辐式索拱的矢跨比最好选择在0.3—0.5之间，索盘位置需要控制在拱脚连线之上，宜位于拱矢高的一半附近。

　　6、钢管混凝土拱截面可以选用单钢管混凝土截面、哑 铃形截面、桁架式截面等。哑铃形截面与桁架式截面的弦杆可以采用钢管混凝土构件，并且不宜断开，腹杆可以采用圆钢管或者方矩管。
