钢结构设计图的绘制方法

2020-02-22 14:16 西安钢结构 华邦建设

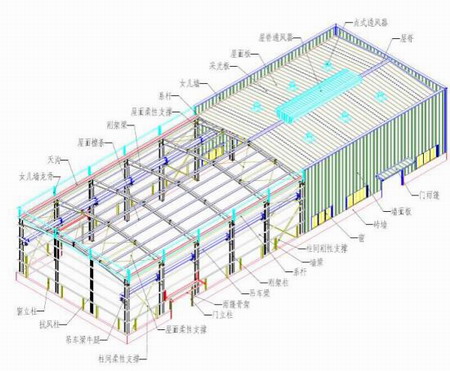

　　钢结构绘制结构的平面、立面布置图，钢结构构件以粗单线或简单外形图表示，并在其旁侧注明标号，对规律布置的较多同号物件，也可以指引线统一注明标号。钢结构构件编号一般需要标注在表示钢结构构件的主要平面、剖面图上，在一张图上同一钢结构构件编号不要在不同图形中重复表示。

　　细节不同(如孔、切槽等)的钢结构构件均需要单独编号，对安装关系相反的钢结构构件一般可以将标号加注角标来区别，杆件编号均有字首代号，一般可以采用同音的拼音字母。每一钢结构构件都需要与轴线有定位的关系尺寸，对槽钢、C型钢截面需要标示肢背方向。平面布置图一般可用1:100、1:280比例。图中剖面可以利用对称关系、参照关系或转折剖面简化图形。

　　深化钢结构设计图具体的绘制方法：

　　1、阅读设计院提供的技术资料，领会钢结构设计意图，工厂组织设计交底、分配设计任务、选用设计软件及设计方式。

　　2、结构节点分析、节点设计，自审后交设计院审核认可，工厂正式设计制作详图，出图。做好图纸校对(一审)、图纸审核(二审)，将图送设计院审定报批，最后出蓝图发放施工。
