预应力钢构造的四大类型

2020-02-21 14:37 西安钢结构 华邦建设

　　从早期预应力吊车梁、撑杆梁的简单方式发展到现在张弦桁架、张弦穹顶、索弯顶、索膜构造、玻璃幕墙等现代构造，预应力钢构造种类繁多方式新颖，大致归纳为四大类型。

　　一、传统构造型

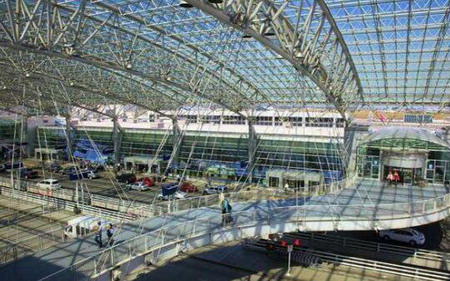

　　在传统的钢构造系统上，布置索系施加预应力以改进应力状态、降低自重及成本。譬如，预应力桁架、网架、网壳等。现在，国内外的候机楼、会展中心大部分地采用张弦立体桁架也归入此类。另一种是工程中应用已久的悬索构造。其构造由承重索与稳定索两组索系组成，施加预应力的目的不是降低与调整内力，而是赋予与保证构造刚度。

　　二、吊挂构造型

　　构造由竖向支承系统(立柱、门架、拱架等)、吊索及屋盖三部分组成。支承系统高出屋面，于其顶部下垂钢索吊挂屋盖。对吊索施加预应力以调整屋盖内力，减小挠度并形成屋盖构造的弹性支点。因为支承系统及吊索暴露于大气之中，直指蓝天所以又称暴露构造。

　　三、全体张拉型

　　属创新构造系统，跨度构造中摒弃了传统受弯构件，全部由受张索系及膜面和受压撑杆组成，其屋面构造极轻，设计构思新颖，是先进构造系统中的佼佼者。

　　四、张力金属膜型

　　金属膜片固定于边际构件之上，既可作为围护构造，又作为承重构造参与全体承受荷载。或在张力态下，将膜片固定于骨架构造之上，形成空间块体构造，复盖跨度，两者都是在构造成型理论指导下诞生的预应力新式系统。
