钢桁架的结构类型都有哪几种?

2019-09-19 11:07 陕西钢结构 华邦钢结构

　　钢桁架在土木工程中应用很广泛，例如建筑工程中的屋架、托架、吊车桁架，桥梁中的桁架桥，还有其他领域，如起重机臂架、水工闸门和海洋平台的主要受弯构件等。大跨度屋盖结构中使用的钢网架，以及各种类型的塔桅结构，则属于空间钢桁架。

　　钢桁架的结构类型有以下几种：

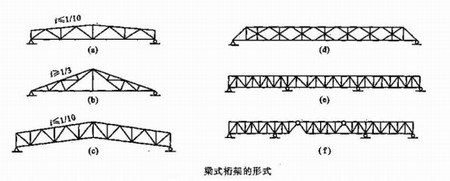

　　1、简支梁式(图(a)—(d))，受力明确，杆件内力不受支座沉陷的影响，施工方便，使用最广。

　　2、刚架横梁式，将如图(a)、(c)的桁架端部上下弦与钢柱相连组成单跨或多跨刚架，可提高其水平刚度，常用于单层钢结构厂房。

　　3、连续式(图(e))，跨越较大的桥架常用多跨连续的桁架，可增加刚度并节约材料。

　　4、伸臂式(图(f))，既有连续式节约材料的优点，又有简支梁式不受支座沉陷影响的优点，只是铰接处构造较复杂。

　　5、悬臂式，用于塔架等，主要承受水平风荷载引起的弯矩。

　　钢桁架按杆件截面形式和节点构造特点可以分为普通、轻型与重型三种。普通钢桁架通常指在每个节点用一块节点板相连的单腹壁桁架，杆件一般采用双角钢组成的T形、十字形截面或轧制T形截面，构造简单，应用最广。轻型钢桁架指用弯薄壁型钢或小角钢及圆钢做成的桁架，节点处可以用节点板相连，也可以将杆件直接连接，主要用于跨度小、屋面轻的屋盖桁架。重型钢桁架的杆件受力较大，一般采用轧制H型钢或三板焊接工字型截面，有时也可以采用四板焊接的箱形截面或双槽钢、双工字钢组成的格构式截面;每个节点处用两块平行的节点板连接，一般称为双腹壁桁架。
