钢结构工程质量控制的因果分析图法

2019-06-18 09:13 钢结构工程 陕西钢结构

　　因果分析图又叫特性因素图，又因其形状称鱼刺图或树枝图。这是一种逐步深入研究和讨论质量问题的图示方法。在钢结构工程实践中，任何一种质量问题的产生，往往是多种原因造成的。这些原因有大有小，把这些原因依照从大到小，从粗到细次序分别用主干、大枝、中枝和小枝图形表示出来，便可寻根究底，系统观察出产生质量问题的原因。运用因果分析图，可以帮助我们采取纠正和预防措施，解决钢结构工程质量上存在的问题，从而达到控制质量的目的。

　　一、实例

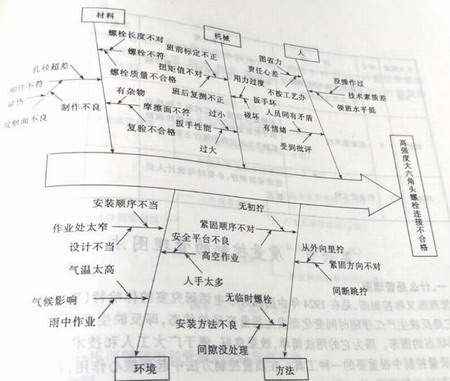

　　现以高强度大六角头螺栓连接质量不合格为例作出因果分析图，如图所示。

　　二、作因果分析图的注意事项

　　1、决定特性。特性就是需要解决的质量问题，最好是确定能测定出数据的特性，这样可以比较分析、判断采取措施后的有效程度。在图面上从左到右画上干线，把特性放在主干箭头的前面。

　　2、确定影响质量特性的干校。影响钢结构工程质量的因素主要是人、方法、材料、机械和环境等五个方面。

　　3、进一步画出中、小细枝，即找出中、小原因。考虑每个大原因的特性原因，作为中原因画出箭头，再考虑中原因的原因，作为小原因而画出箭头，小原因还可以分就继续分下去。

　　4、发扬技术民主，反复讨论，补充遗漏的因素。

　　5、针对影响质量的因素，标出记号，有的放矢地制定纠正和预防措施，并落实到解决问题的人和时间，通过对策计划的形式列出，限期改正。

　　6、措施实施后，还应再用排列图等检查其效果。
