大型立体支撑体系的结构特征

2022-06-13 09:52 高层钢结构 华邦建设

　　一、结构体系的组成

　　1、大型立体支撑体系又称支撑筒体系。它是高层钢结构外圈的大型立体支撑、次框架及内部一般框架所组成的结构体系。

　　2、高层钢结构外圈大型立体支撑，是沿高层钢结构周边每个立面设置横跨整个面宽的竖向大型支撑，相邻立面的支撑斜杆和水平腹杆与角柱相交于同一点，使高层钢结构外圈各立面的竖向支撑相互连接，构成一个大型立体支撑。

　　3、大型立体支撑每一个节间区段内设置“次框架”，以承担局部荷载。

　　4、高层钢结构内部通常设置次一级空间支撑，用以承担各楼层内部的重力荷载，并以最短路线将楼面重力荷载传递至高层钢结构外圈大型立体支撑角部的立柱。某些情况，也有在楼面内部设置一般钢框架来承担各楼层内部的重力荷载。

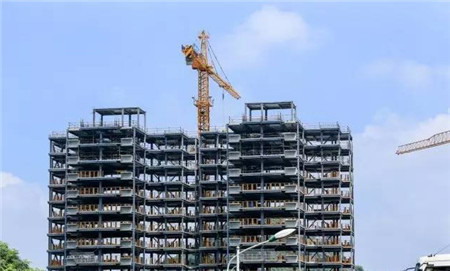

（高层钢结构）

　　二、结构受力状态

　　1、作用于高层钢结构的水平荷载，全部由高层钢结构周边的大型立体支撑(支撑筒)承担，水平剪力由平行于荷载方向的竖向支撑斜杆承担，倾覆力矩则是由大型立体支撑的各个立柱承担。

　　2、重力荷载由一般框架柱和大型立体支撑立柱共同承担，并按荷载从属面积比例分配。

　　3、若能在高层钢结构内部设置用以承担各层楼面重力荷载的次一级空间支撑，并将重力荷载分段直接传递至外圈大型立体支撑角部的立柱，将进一步提高外圈大型立体支撑抵抗倾覆力矩的能力。
