高层钢结构钢梁与混凝土墙的简支连接

2022-06-09 08:57 高层钢结构 华邦建设

　　在高层钢结构体系中，框筒与框剪的组合结构具有侧向刚度大、变形小、施工速度快、节省钢材等优点，在我国已建成的高层钢结构中应用不少。

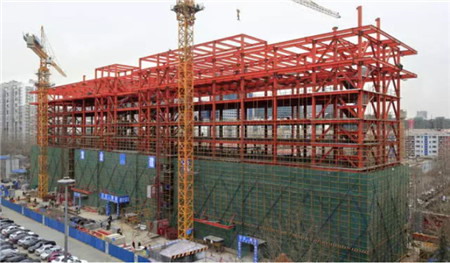

（高层钢结构）

　　近年来建造的高层钢结构，90%采用混凝土核芯筒结构体系，这些混凝土芯筒和墙与钢框架的连接节点按铰接设计，在钢梁安装前将抗剪连接件(角钢、T形钢或钢板)按正确位置焊于混凝土墙的预埋件上，再通过高强度螺栓与钢梁连接。预埋件的锚筋一般用焊接栓钉代替，栓钉除承受剪力外，还承受因偏心受力引起的拉力，受拉栓钉可能使混凝土拉脱，形成脆性破坏。栓钉使混凝土的拉脱力，可按与栓钉成45°倾角的混凝土锥体的投影面积计算。焊接栓钉的锚固长度应为10倍的栓钉直径，锚固长度不足时，其抗拉和抗剪承载力应予折减。

　　对于梁端反力较大的钢梁，在混凝土墙中可埋入两面带锚板的预埋件，也可采用在混凝土墙中预留梁窝的做法。在梁的支承位置埋设螺栓，作混凝土垫层，用钢垫板和钢梁上的长圆孔调整钢梁在竖向和水平方向的可能偏差，安装完毕后用碎石混凝土填灌预留孔。设计时，应对支座处混凝土墙的支承强度进行计算，并考虑梁端剪力和水平力的影响。
