轻型钢屋架的形式

2022-04-21 08:53 陕西钢结构 华邦建设

　　轻型钢屋架的形式主要有三角形屋架、三铰拱屋架和梭形屋架。轻钢屋面有斜坡屋面和平坡屋面两种。斜坡屋面常为有檁屋盖体系，采用三角形屋架和三铰拱屋架;平坡屋面多为无檩屋盖体系，采用梭形屋架。

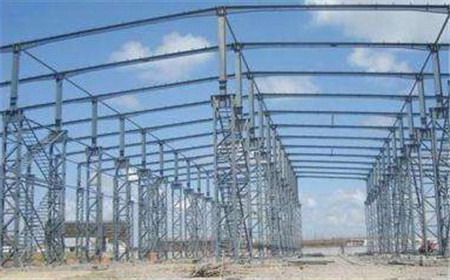

（陕西钢结构）

　　三角形轻型钢屋架可分为芬克式和单斜杆式。芬克式屋架和单斜杆式屋架的特点与普通钢屋架类似。

　　三铰拱屋架由两根斜梁和一根水平拉杆组成，斜梁的截面可以分为平面桁架式和空间桁架式两种，拉杆可以采用圆钢或角钢。这种屋架的特点是杆件受力合理，斜梁的腹杆长度短，取材容易，便于运输和安装。为了保证空间桁架式斜梁的整体稳定性，其截 面高度与斜梁长度的比值不能小于1/18，截面宽度与截面高度的比值不能小于2/5。

　　梭形屋架的上弦杆为角钢，其余为圆钢所组成的空间桁架。它属于小坡度(坡度为1/8—1/12)的无檩屋盖体系。屋面材料一般采用钢筋混凝土槽形板和加气混凝土板，多采用卷材防水。该屋架适用于跨度为9—15米、柱距为3—4.2米的屋盖体系。屋架的矢高为H，H=A+B，A值根据屋面坡度确定，B值越大，则弦杆内力越小，但腹杆长度增加，一般取A=B。屋架的高跨比一般采用1/9—1/12。
