钢结构节点详图的识读

2021-12-03 09:17 陕西钢结构 华邦建设

　　钢结构的连接有焊缝连接、铆钉连接、普通螺栓连接和高强度螺栓连接，其连接部位统称为节点。连接设计是否合理。直接影响到结构的使用安全，施工工艺和工程造价，钢结构设计节点十分重要。钢结构节点设计的原则是安全可靠，构造简单，施工方便和经济合理。

　　一、梁柱节点连接详图

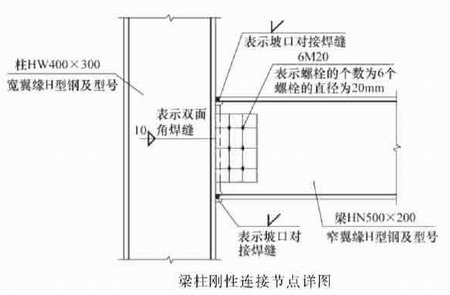

　　梁柱连接按转动刚度不同分为刚性、半刚性和铰接三类。下图为梁柱连接的节点详图。在此连接详图中，梁柱连接采用螺栓和焊缝的混合连接，梁翼缘与柱翼缘为剖口对接焊缝，为保证焊透，施焊时梁翼缘下面需设小衬板，衬板反面与柱翼缘相接处宜用角焊缝补焊。梁腹板与柱翼缘用螺栓与剪切板相连接，剪切板与柱翼缘采用双面角焊缝，此连接节点为刚性连接。

（陕西钢结构）

　　二、梁拼接详图

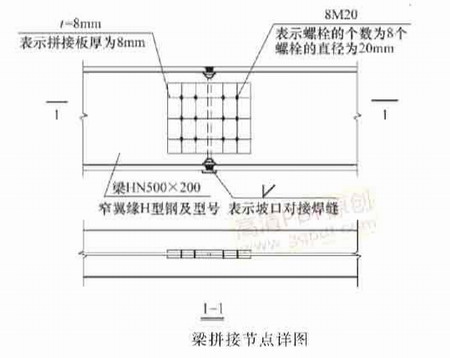

　　下图为梁拼接连接详图。从图中可以看出，两段梁拼接采用螺栓和焊缝混合连接，梁翼缘为坡口对接焊缝连接，腹板采用两侧双盖板高强螺栓连接，此连接为刚性连接。

　　三、柱拼接详图

　　下图为柱拼接连接详图。在此详图中，可知此钢柱为等截面拼接，拼接板均采用双盖板连接，螺栓为高强度螺栓。作为柱构件，在节点处要求能够传递弯矩、剪力和轴力，柱连接必须为刚性连接。
