门式刚架结构设计的基本知识
2020-12-16 09:09 西安钢结构 钢结构公司
门式刚架轻型房屋钢结构体系,简言之,是由门式刚架承重结构配套轻型屋盖和墙体围护结构以及相应的支撑系统所组成的结构体系。目前最流行的体系构成,是采用实腹式焊接H型钢门式刚架承重结构,薄壁型钢檩条或墙梁与彩色金属压型钢板组成的组合屋面及墙面围护结构。支撑系统则主要由用于纵向传力和空间协同作用的纵向水平系杆、刚性或柔性水平支撑,以及用于控制焊接H型钢截面远端翼缘局部屈曲和平面稳定性的隅撑等所构成。
门式刚架轻型房屋钢结构属轻型钢结构的一个分支,它没有严格的定义,一般可以用主要的受力构件的截面来区分。因此,以下的结构都可以称之为轻型钢结构建筑:
1、由冷弯薄壁型钢做成的结构。
2、由热轧轻型型钢做成的结构。
3、由焊接和高频焊接轻型型钢组成的结构。
4、由圆管、方管、矩形管做成的结构。
5、由壁厚较薄的焊接组合梁及焊接组合柱构成的结构。
6、由以上各种构件组合而成的结构。

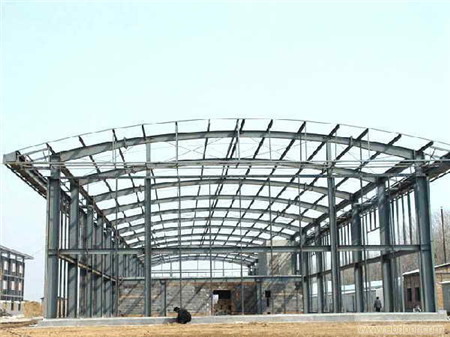

门式刚架厂房的主要承重构件是由支撑连接起来的多榀刚架体系,刚架的截面形式是焊接工字形,按照内力的变化将每一段构件做成不等高截面,即楔形梁柱,在工厂加工成每一个可运输的单元,然后在现场用高强螺栓进行拼接。
