力学性能试验取样位置
2020-09-29 10:01 西安钢结构 华邦建设
样坯有横向试样和纵向试样两类。横向试样是指试样纵向轴线与主加工方向垂直，纵向试样则是指试样纵向轴线与主加工方向平行。在产品不同的位置和方向取样,都会导致力学性能测试结果存在差异,因此,与钢材力学性能相关的试验,如拉伸、弯曲和冲击试验,其样坯的切取及试样的制备需要遵循国标《钢及钢产品力学性能试验取样位置及试样制备》的规定。
样坯应有足够的余量,以保证能够机加工出足够的试样进行规定试验或复验。取样时应做出标记,以保证始终能够识别取样的位置和方向。切取样坯可以采用冷剪法或烧割法,但都需要防止过热和加工硬化而影响钢的力学性能。当要求取一个以上试样时,可以在规定位置相邻处取样。
一、型钢取样

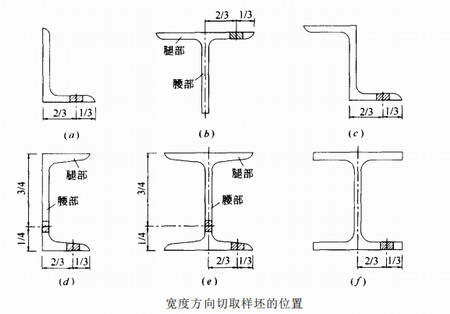

按照下图所示在型钢腿部宽度方向的1/3处切取拉伸、弯曲和冲击样坯。如果型钢尺寸不能满足要求时,可以取样位置向型钢中部位移。对于腿部有斜度的型钢,可以在腰部高度的1/4处取样,经协商也可以在腿部取样进行机加工。对于不等肢角钢,可从任意一肢取样。
对于腿部厚度t不大于50mm的型钢,当机加工和试验能力允许时,需要按下图所示在厚度方向切取拉伸样坯。在型钢腿部切取冲击样坯时,按图中位置切取。
二、圆钢取样

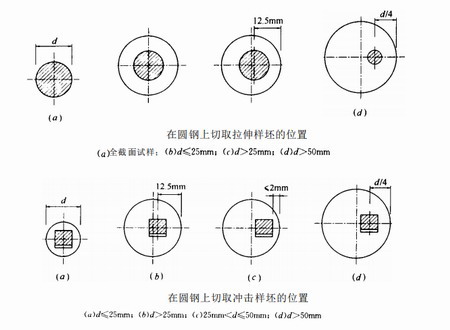

在圆钢上切取拉伸样坯的位置和切取冲击样坯的位置见下图所示。
三、钢板取样

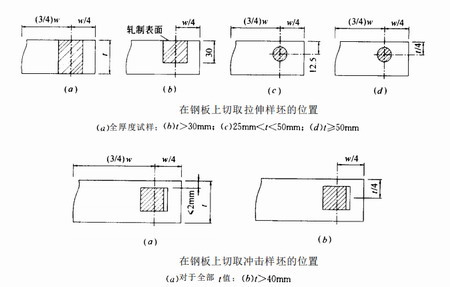

拉伸、弯曲、冲击试验横向样坯需要在板宽w的1/4处切取,如图所示。对于纵轧钢板,当产品标准没有规定取样方向时,应在板宽1/4处切取横向样坯,如板宽不够,样坯中心可以内移。
在钢板厚度方向切取样坯时,如果机加工和试验机能力允许,优先采用上图所示方法切取拉伸样坯;根据上图的方法切取冲击样坯。
四、钢管取样

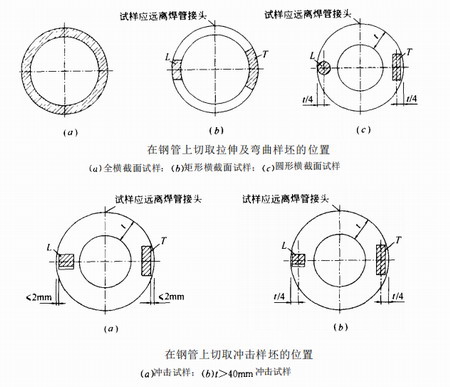

圆钢管按下图切取拉伸样坯,图中L为纵向试样,T为横向试样。当机加工和试验能力允许时,应按图中(a)取样。对于图中(c),如钢管尺寸不能满足要求时,可以将取样位置向中部位移。对于焊管,当取横向试样检验焊接性能时,焊缝需要在试样中部。冲击样坯应按下图切取。

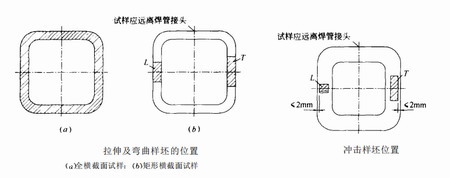

方钢管按下图切取拉伸或弯曲样坯。当机加工和试验能力允许时,应按图(a)取样。冲击样坯应按下图切取。
