钢结构高强度螺栓连接构造的规定
2020-03-23 09:27 陕西钢结构 华邦建设
1、每一杆件在高强度螺栓连接节点及拼接接头的一端，其连接的高强度螺栓数量不能少于两个。
2、当型钢构件的拼接采用高强度螺栓时，其拼接件可以采用钢板;当连接处型钢斜度大于1/20时，应在斜面上采用斜垫板。
3、高强度螺栓连接的构造需要符合以下规定：

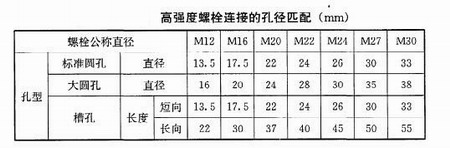

(1)、高强度螺栓孔径应按下图匹配，承压型连接螺栓孔径不能大于螺栓公称直径2mm。
(2)、不得在同一个连接摩擦面的盖板和芯板同时采用扩大孔型(大圆孔、槽孔)。
(3)、当盖板按大圆孔、槽孔制孔时，需要增大垫圈厚度或采用孔径与标准垫圈相同的连续垫板。垫圈或连续板厚度需要符合以下规定：
1)、M24及以下规格的高强度螺栓连接副，垫圈或边疆垫板厚度不能小于8mm。
2)、M24以上规格的高强度螺栓连续副，垫圈或连续垫板厚度不能小于10mm。
3)、冷弯薄壁型钢结构的垫圈或连续垫板厚度不能小于连接板(芯板)厚度。

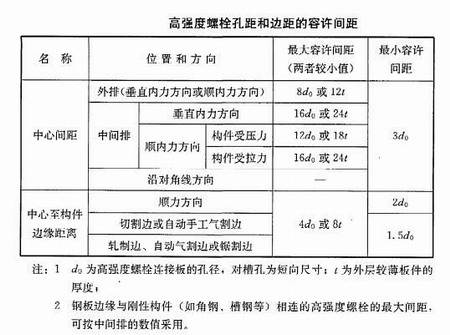

4)、高强度螺栓孔距和边距的容许间距需要按下图的规定采用。
4、设计布置螺栓时，需要考虑工地专用施工工具的可操作空间要求。常用扳手可以操作空间尺寸需要符合下图的要求。
