钢结构深化设计图的主要内容
2020-02-22 13:02 陕西钢结构 华邦钢结构
1、主要图纸种类。
2、图纸目录。
3、钢结构设计总说明的内容一般需要有设计依据、设计荷载、工程概况、材料、焊接、焊接质量等级、高强螺铨摩擦面抗滑移系数、预拉力构件加工，预装、除锈和涂装等施工要求及注意事项等。

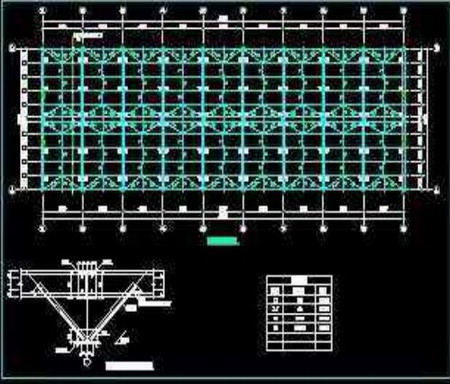

4、构件装配图主要供现场安装使用。依据钢结构设计图，以同一类构件系统如屋盖、刚架、吊车梁、钢注、平台等为绘制对象，绘制本系统构件的平面布置图和剖面布置图及所有构件的编号，布置图尺寸需要标明各构件的定位尺寸、轴线关系、标高，还要有构件表、设计总说明等。
5、构件加工制作图需要按设计图及布置图中的构件编制，主要供构件加工制作用，如放样、号料、切割，节点件成形、组装、总组装、焊接、除锈、涂装和构件发运出厂的单元绘图时应主要表示绘制每一构件的图形零件及组合之间的关系，并对每一构件中的零件进行编号，编制各构件的材料表和本图构件的加工说明等。绘制衍架式构件时，应放大样确定杆件端部尺寸和节点板尺寸。
6、安装节点详图一般不再绘制节点详图，当构件详图无法清楚表示构件扣互连接处的构造关系时，可以绘制相关的节点详图。
